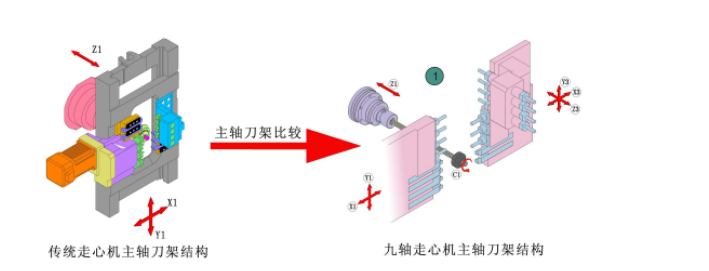

與傳統的走心機相比，cnc走心機主軸端方面存在差異，傳統數控走心機在主軸端僅有主軸移動的Z軸以及刀架的X軸和Y軸，在加工產品的過程中，僅一把刀具能與加工工件接觸，在換刀位加工也浪費了部分的時間。而cnc走心機主軸端具有雙Z軸、雙Y軸、雙X軸，分別為主軸移動的Z1軸和2號刀架的Z3軸；一號刀架的X1軸和Y1軸；二號刀架獨立的X3軸和Y3軸，在加工過程中可同時間多刀位接觸產品。
接下來再讓我們一起來看下cnc走心機有無導套結構的不同點：
1、無導套是將主軸前端加長，去除活動導套部分，使之直接通過刀架板，這種走心機結構的優勢在于尾料比較短，不浪費原材料，但只適合做長徑比不大、材料硬度不是很高、原材料較短、無法用送料機送料的扁料，同時對走心機主軸及主軸軸承及使用壽命造成一定量的影響，走心機是可以車、銑、鉆各種動力銑削混合一體的機床，它適合加工零件比較復雜、精度要求比較高、大批量的軸類零件。
2、活動導套它是由很多個零部件組成，包括傳動軸、導套支撐架、導套外壁、回轉軸承、同步帶組成，是主軸旋轉通過一同步帶旋轉帶動傳動軸，傳動軸通過二二同步帶帶動活動導套上,使活動導套與主軸達到相同轉速，從而可以減少對原材料的磨損及產品精度,這種走芯機結構的優勢在于細長軸加工、材料硬度較高、產品精度較高的零件，但尾料較長，很容易造成原材料浪費。
∷
